Модельный ряд многодисковых резчиков
Многодисковый Резчик MCS-613
Двигатель Honda GX 390 11,7 л.с.
Многодисковый Резчик MCS-615E
Электродвигатель 11 кВт.Многодисковые резчики предназначены для удаления наплывов и излишков бетона, образующихся при заливке полов. Они применяется в тех случаях, когда необходимо быстро и аккуратно снять слой внушительной толщины – до 30 мм и когда выполнять такую задачу обычной мозаично-шлифовальной машиной нерентабельно.

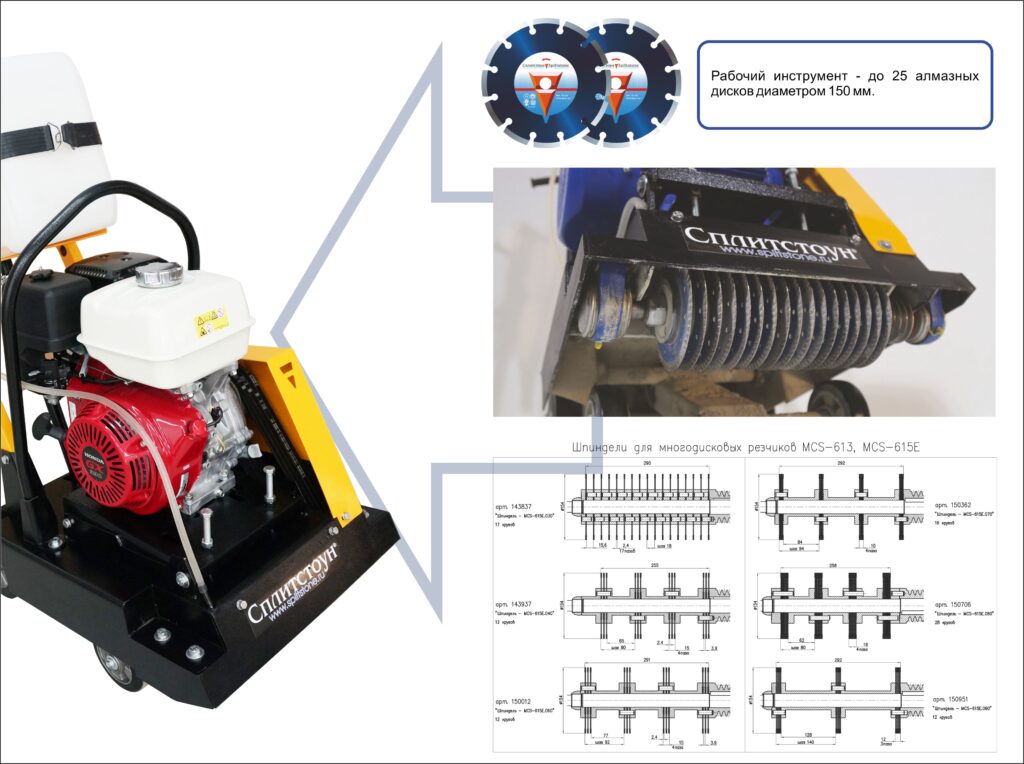

Операция по фрезеровке выполняется отрезными алмазными дисками диаметром 150 мм. На машине предусмотрена установка до 17 таких дисков, что обеспечивает ширину обработки до 290 мм за один проход.
Руководство по эксплуатации MCS-613
Руководство по эксплуатации MCS-615E
Паспорт шпинделя
Технические характеристики
| Модель | MCS-613 | MCS-615E |
|---|---|---|
| Диаметр алмазного инструмента, мм | 150 | 150 |
| Максимальное количество одновременно устанавливаемых дисков, шт | 17 | 17 |
| Максимальная глубина реза, мм | 30 | 30 |
| Максимальная ширина реза, мм | 290 | 290 |
| Диаметр посадочного отверстия, мм | 32 | 32 |
| Частота вращения алмазного инструмента, мин-1 | 5600 | 5600 |
| Модель двигателя | Honda GX390 | АДМ 132 М2 (АИР 132 М2) |
| Мощность электродвигателя, кВт (л.с) | 8,7 (11,7) | 11 |
| Напряжение электропитания, В | — | 380 |
| Частота, Гц | — | 50 |
| Ёмкость водяного бака, л | 20 | 20 |
| Количество и тип ремней ременной передачи | 5 ремней клиновых AVX 10 х 1050La, Gates 6222 MC(XPZ 1037) | 5 ремней клиновых AVX 10 х 1075La, Gates 6223 (XPZ 1060) |
| Габаритные размеры: Д x Ш x В, мм -транспортные со снятым водилом -рабочие | 815x670x895 980х670х1210 | 815x670x895 1150х730х1190 |
| Масса снаряжённая, кг без воды/ с водой | 172 / 192 | 193 / 213 |
